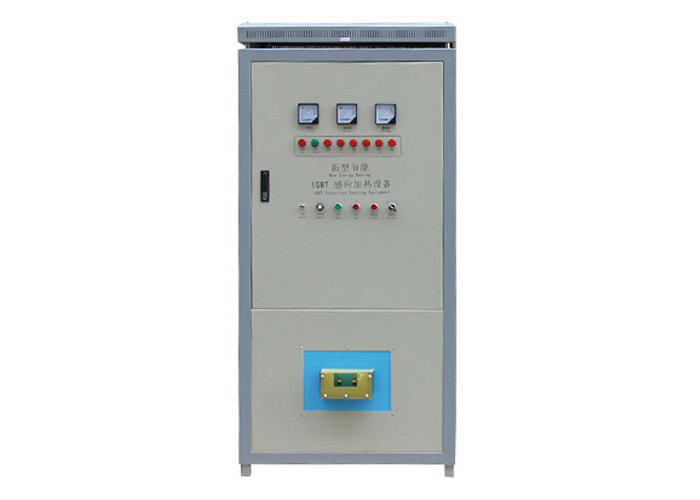

Thiết bị gia nhiệt cảm ứng tần số cao Thiết bị cảm ứng hàn và hàn

Tổng quan về thiết bị sưởi cảm ứng tần số cao:

Dòng điện cao tần chạy tới cuộn dây đốt nóng (thường làm bằng ống đồng) quấn thành vòng hoặc hình dạng khác.Sử dụng điện trở trong vật được đốt nóng, rất nhiều nhiệt Joule sẽ được tạo ra, và nhiệt độ của bản thân vật đó sẽ tăng lên.Do đó, mục đích nung nóng vật liệu kim loại.

Thông số kỹ thuật của thiết bị gia nhiệt cảm ứng tần số cao:

Mô hình: LC-GPGY-60KW

Áp suất nước làm mát: 0,1-0,3mpa

Công suất đầu vào: 60kW

Lưu lượng nước làm mát (động cơ chính): 15L / phút (0,1MPa)

Điện áp đầu vào: 343v

Lưu lượng nước làm mát (máy biến áp): 18L / phút (0,1MPa)

Dòng đầu vào tối đa: 65A

Khối lượng máy chủ: 460 × 360 × 630mm3

Tần số dao động: 17khz

Điểm bảo vệ nhiệt độ nước: 50 ℃

Trọng lượng vật chủ: 40 ± 5% kg

Hiệu quả: 90%

Các bước lắp đặt thiết bị sưởi cảm ứng tần số cao:

1. Đặt máy chính và máy phụ: nói chung, máy chính (máy điều khiển vận hành) được đặt ở trên và máy phụ (máy phát công suất) được đặt ở dưới.

2. Nối điện nước của máy chính và máy phụ: nối kênh dẫn nước bằng cách dùng hai ống dẫn nước mảnh trong phụ kiện nối thẳng lên xuống.Kết nối mạch với hai dây cáp trong phụ kiện, màu đỏ nối với màu đỏ và màu đen nối với màu đen.Hãy chắc chắn để siết chặt nó mà không tiếp xúc kém.Kết nối dây nối đất của máy chủ và máy phụ.

3. Kết nối nguồn điện: máy là nguồn điện ba pha (380V), và ba dây màu đỏ được kết nối với công tắc dao ba pha đặc biệt hoặc công tắc không khí (trên 65A).Sau đó nối dây nối đất.

4. Kết nối nước: áp lực nước làm mát mà máy sử dụng là 0,1mpa-0,3mpa (khoảng 1-3kg).Vui lòng chọn máy bơm nước một pha (220V) 370W và bồn nước hoặc bể bơi (chọn khối lượng theo thời gian làm việc liên tục và khối lượng công việc, và lắp thêm tháp giải nhiệt nhỏ nếu cần).Đầu ra nước của máy bơm nước được nối với đầu vào của máy bằng một đường ống nước, và đầu ra của máy được sử dụng để đưa nước hồi lưu trở lại bể bơi để nhận ra sự làm mát tuần hoàn của dòng nước.

5. Lắp đặt cuộn dây cảm ứng: lựa chọn, lắp đặt và cố định cuộn dây cảm ứng theo hình dạng và kích thước của phôi kim loại được nung nóng.Lưu ý rằng cuộn dây cảm ứng không được ngắn mạch.

6. Đặt phôi: đặt phôi cần nung vào tâm của vòng cảm ứng.Các khoảng trống xung quanh phôi về cơ bản phải giống nhau.Phôi và vòng cảm ứng không được va chạm.
