Lò cao tần Thiết bị sưởi ấm chuyển đổi tần số lò cao
Thành phần của lò cao tần:

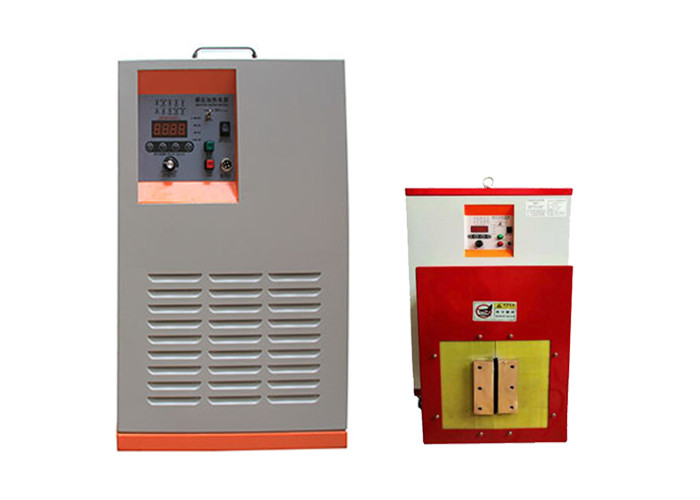

Cấu trúc của lò cao tần được trình bày trong hình bên.Cuộn dây cảm ứng được làm bằng một cuộn dây một lớp của ống đồng, và cuộn dây cảm ứng làm mát bằng nước được cung cấp với một chén nung được thắt nút bằng vật liệu chịu lửa để chứa kim loại nóng chảy.Lò cảm ứng thường gồm 4 bộ phận: bộ nguồn, thân lò (chủ yếu là vòng cảm ứng và nồi nấu bằng vật liệu chịu lửa trong vòng cảm ứng), tụ điện (dùng để nâng cao hệ số công suất), hệ thống điều khiển và vận hành.
Các thông số kỹ thuật của lò cao tần:
| Nối tiếp con số |
Sản phẩm người mẫu |
đầu ra sức mạnh |
Dao động tần số |
đầu ra | Làm mát áp lực nước |
nước nhiệt độ |
| 1 | WGH-15 | 15Kw | 50-100KHz | 220V | 0,2Mpa | <40 ℃ |
| 2 | WGH-25 | 25Kw | 50-100KHz | 380V | 0,2Mpa | <40 ℃ |
| 3 | WGH-35 | 35Kw | 50-100KHz | 380V | 0,2Mpa | <40 ℃ |
| 4 | WGH-40 | 40Kw | 50-100KHz | 380V | 0,2Mpa | <40 ℃ |
| 5 | WGH-60 | 60Kw | 20-80KHz | 380V | 0,2Mpa | <40 ℃ |
| 6 | WGH-80 | 80Kw | 20-80KHz | 380V | 0,2Mpa | <40 ℃ |
| 7 | WGH-100 | 100Kw | 20-80KHz | 380V | 0,2-0,3Mpa | <40 ℃ |
| số 8 | WGH-120 | 120Kw | 20-80KHz | 380V | 0,2-0,3Mpa | <40 ℃ |
| 9 | WGH-160 | 160Kw | 20-80KHz | 380V | 0,2-0,3Mpa | <41 ℃ |
| 10 | WGH-200 | 200Kw | 20-80KHz | 380V | 0,2-0,3Mpa | <42 ℃ |
Ưu điểm của lò cao tần:
1. Mô-đun IGBT được thông qua để tiết kiệm năng lượng và điện năng;Công suất thấp hơn 30% so với loại ống điện tử và ít hơn 20% điện năng so với loại thyristor tần số trung bình;
2. Hiệu suất ổn định: các biện pháp bảo vệ hoàn chỉnh, không phải lo lắng;
3. Tốc độ gia nhiệt nhanh: gia nhiệt cảm ứng, không có lớp oxit, biến dạng nhỏ;
4. Khối lượng nhỏ: áp dụng cấu trúc chia nhỏ, trọng lượng nhẹ, dễ di chuyển và lắp đặt;
5. Bảo vệ môi trường: không gây ô nhiễm, tiếng ồn và khói bụi;
6. Khả năng thích ứng mạnh mẽ: nó có thể làm nóng các phôi khác nhau;
7. Nhiệt độ và thời gian làm nóng có thể được kiểm soát chính xác và chất lượng xử lý cao.
